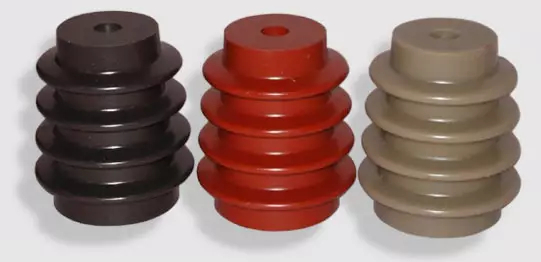

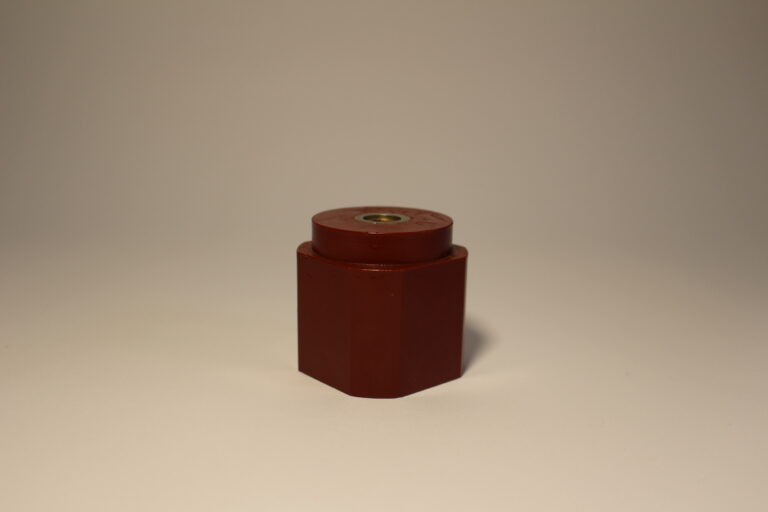

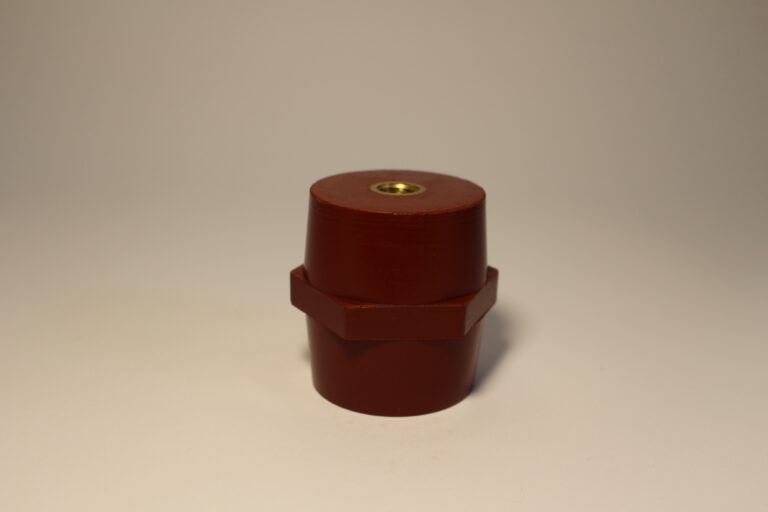

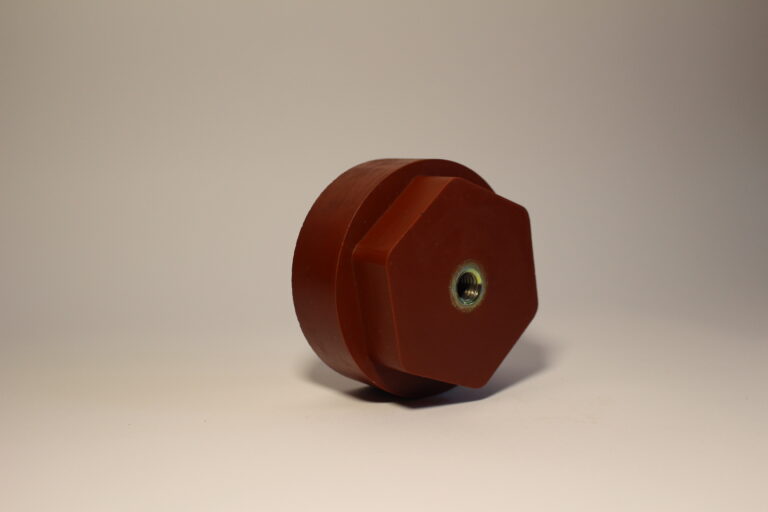

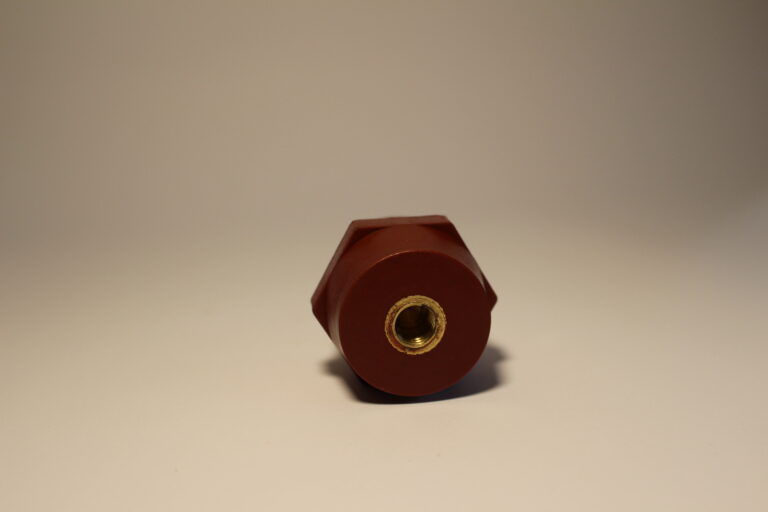

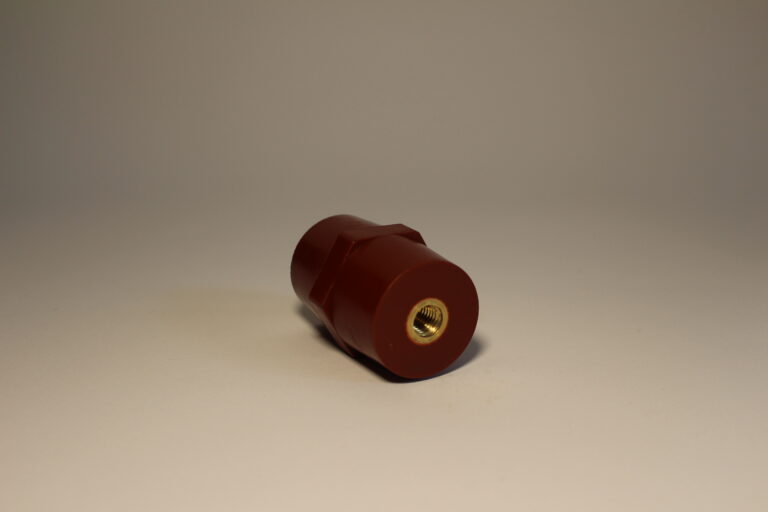

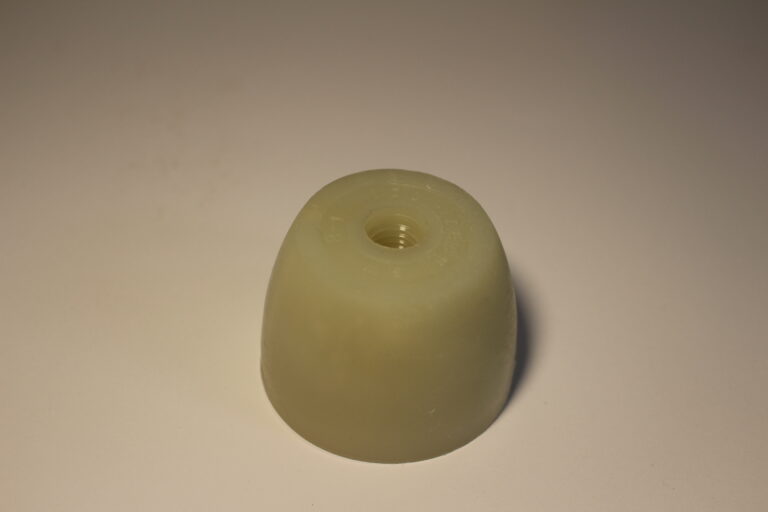

Izolatory wsporcze wnętrzowe

z lanego tworzywa epoksydowego

  • Zastosowanie

    Izolatory wsporcze wnętrzowe typu JO z lanego tworzywa epoksydowego są stosowane do izolacji szyn zbiorczych w instalacjach i urządzeniach elektrycznych prądu przemiennego o najwyższym dopuszczalnym napięciu urządzenia 12 i 24 kV.

  • Budowa

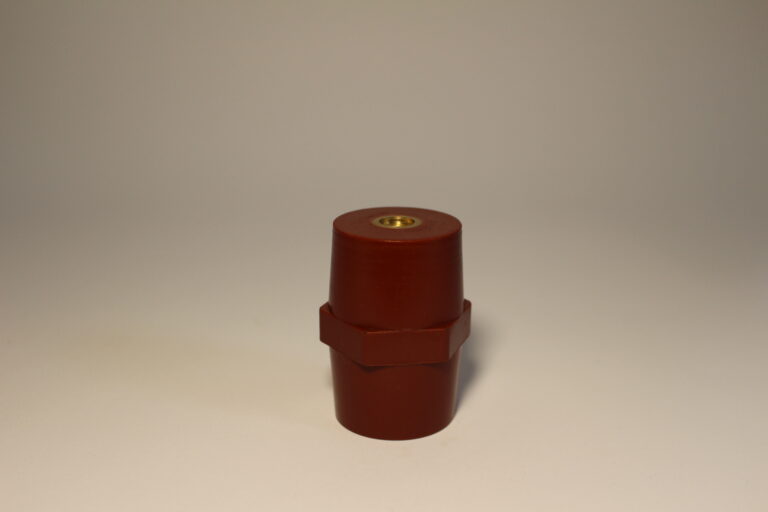

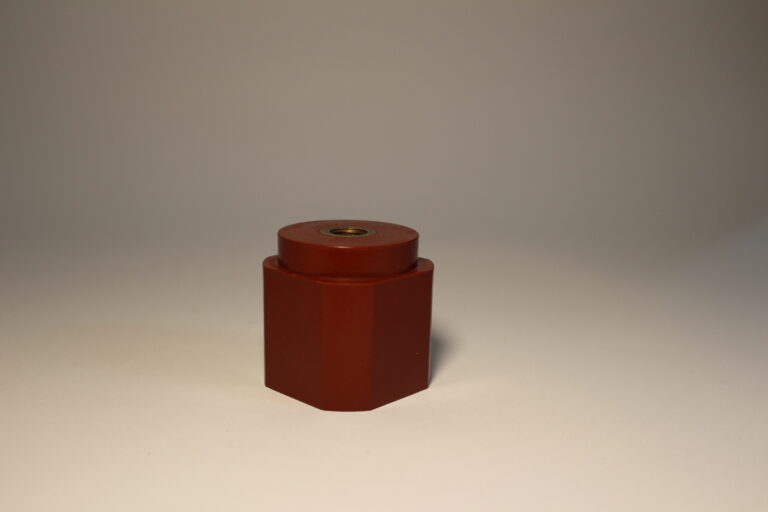

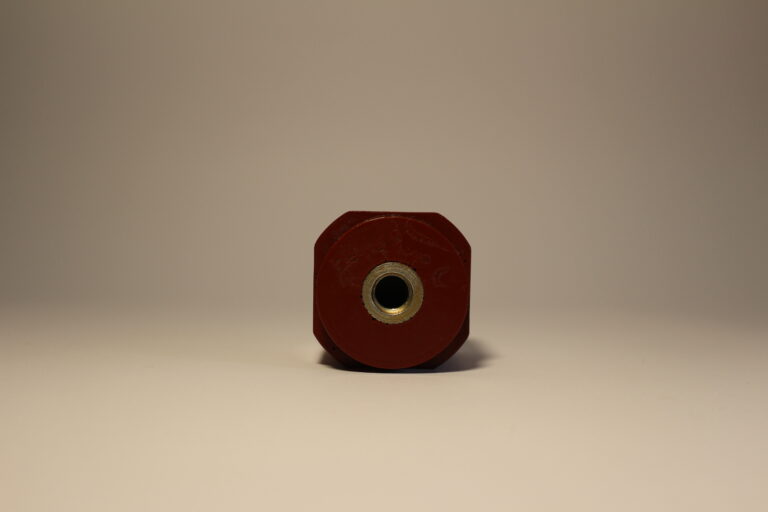

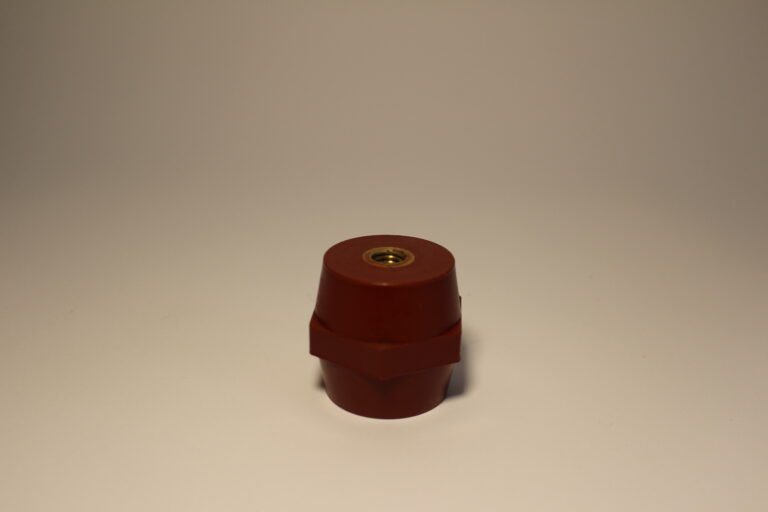

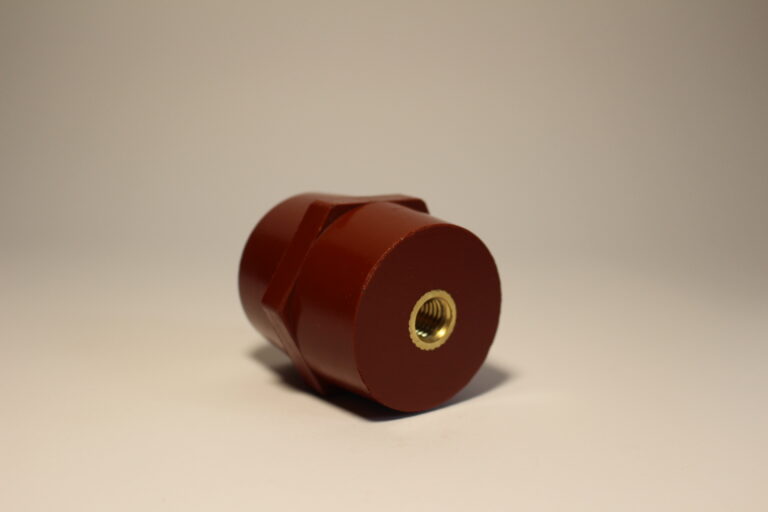

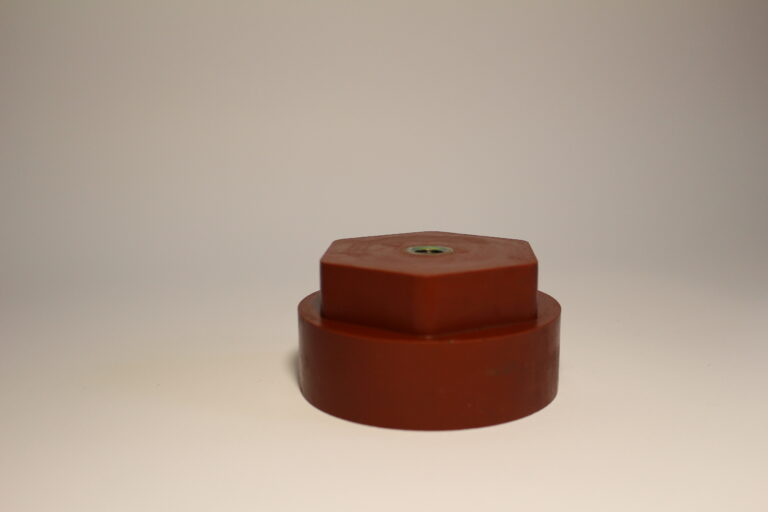

    Izolatory wykonane są z lanego tworzywa epoksydowego. Posiadają mosiężne okucia do mocowania izolatorów na konstrukcji oraz mocowania szyn prądowych.

  • Zgodność z normami

    Izolatory typu JO spełniają wymagania norm w zakresie:
    - wymagań: PN-90/E-06322/01
    - badań: PN-91/E-06340
    - wykonania: WTO P.P. "IZO-TECH" Izolatory stacyjne wsporcze wnętrzowe

Dane znamionowe

Typ izolatora
Najwyższe dopuszczalne napięcie pracy [kV]
Napięcie probiercze udarowe piorunowe 1,2/50us [kV]
Napięcie probiercze przemienne na sucho 50Hz, 60s [kV]
Wytrzymałość mechaniczna na zginanie P. [kV]
JO8-75
12
75
38
8
J04-95
17,5
95
50
4
J04-125
24
125
50
4
J016-75
12
75
38
18
J08-125
24
125
50
8
J010-125
24
125
50
10

Dane techniczne:

Oznaczenie izolatora
D1
D2
d1
L1
d2
L2
L
h
JO8-75
50
85
M12
25
M12
25
do uzg.
130
J04-95
50
80
M12
20
M16
24
do uzg.
175
J04-125
52
85
M12
20
M16
24
do uzg.
210
J016-75
70
92
M16
24
M20
30
do uzg.
130
J08-125
62
102
M16
24
M20
30
do uzg.
210
J010-125
85
125
M16
24
M20
30
do uzg.
210
